適用≤18毫米抽屜側板的帶凹槽抽屜帶快速調節的前連接件可自動拆卸規格尺寸：250-600毫米安裝寬度：22毫米最大承重：30KG安裝配有：中3.5毫米x16毫米自攻螺絲包裝單位：6副每箱定制選擇：阻尼緩沖/按彈
適用≤18毫米抽屜側板的帶凹槽抽屜
帶快速調節的前連接件可自動拆卸
規格尺寸：250-600毫米
安裝寬度：22毫米
最大承重：30KG
安裝配有：Φ3.5毫米x16毫米自攻螺絲
包裝單位：6副每箱
定制選擇：阻尼緩沖/按彈
規格 Size | 250mm | 300mm | 350mm | 400mm | 450mm | 500mm | 550mm |
柜體最小深度Least depth | 261mm | 311mm | 361mm | 411mm | 461mm | 511mm | 561mm |
銀色阻尼Item No | TA89010 | TA89012 | TA89014 | TA89016 | TA89018 | TA89020 | TA89022 |
銀色按彈Item No | TAC89010 | TAC89012 | TAC89014 | TAC89016 | TAC89018 | TAC89020 | TAC89022 |
符合人體工程學的設計的前連接件使得抽屜與軌道分離非常簡潔。

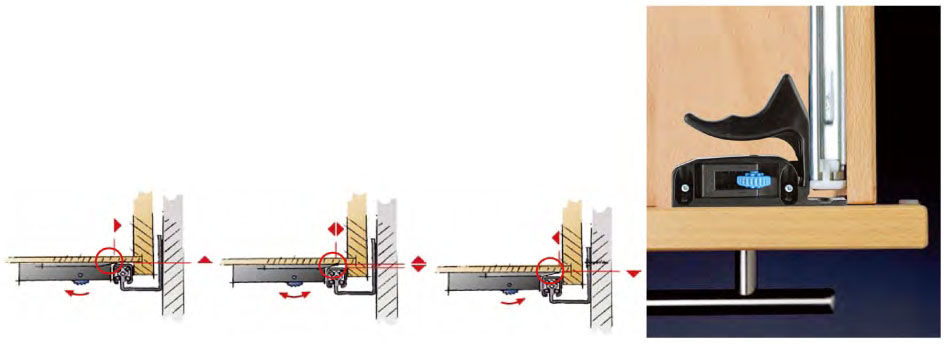

轉動連接件上的藍色小輪可使面板高度調節2毫米，并維持調后狀態。
整體結構精密，垂直和水平均可受力，承重30KG。
鋼珠分布精確，直線滑行，特具有自動除污功能。
一體化帶調節功能連接件、符合人體工程學設計。

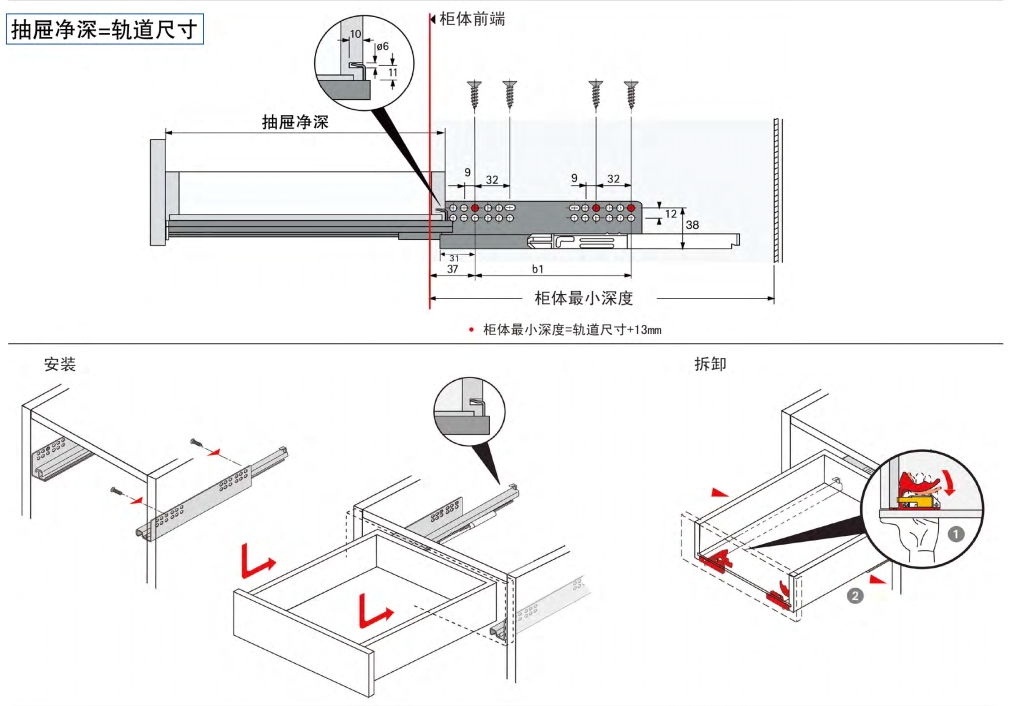

安裝前提:保證柜體水平，頂板與底板平行并與雙側板保持垂直。

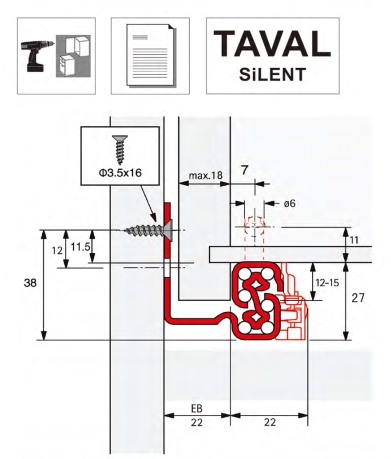

一.抽屜側板的適用厚度為12-19mm;
二.抽屜的內部寬度=柜內寬-49mm;
三.抽屜背板鉆孔中心距底板11mm，側板7mm處，Φ6X10mm圓孔，左右各一個;
四.在柜體內側板上找到距離底板50mm-60mm處畫一水平線，此為軌道的上排孔中心線;
五.用丁字尺找到橫線上前端37mm點，此為軌道上排第三個孔的中心，擰螺絲;
六.依此類推，第二副軌道與第一副軌道的孔位距離=面板高度+面板縫隙(約2mm)。
