TA881 TAVAL泰渥銀色優質隱藏阻尼滑軌插銷款適用≤19毫米抽屜側板的帶凹槽抽屜帶快速調節的插銷規格尺寸：250-600毫米安裝寬度：24.5毫米最大承重：30KG包裝單位：8副每箱定制選擇：阻尼緩沖/按彈規格 Size250mm300mm350mm400mm450mm500mm550mm柜體最小深度Least depth261mm311mm361mm411mm461mm511mm561mm銀色阻尼Item NoT
適用≤19毫米抽屜側板的帶凹槽抽屜
帶快速調節的插銷
規格尺寸：250-600毫米
安裝寬度：24.5毫米
最大承重：30KG
包裝單位：8副每箱
定制選擇：阻尼緩沖/按彈
規格 Size | 250mm | 300mm | 350mm | 400mm | 450mm | 500mm | 550mm |
柜體最小深度Least depth | 261mm | 311mm | 361mm | 411mm | 461mm | 511mm | 561mm |
銀色阻尼Item No | TA88110 | TA88112 | TA88114 | TA88116 | TA88118 | TA88120 | TA88122 |
銀色按彈Item No | TAC88110 | TAC88112 | TAC88114 | TAC88116 | TAC88118 | TAC88120 | TAC88122 |
符合人體工程學的設計的前連接件使得抽屜與軌道分離非常簡潔。

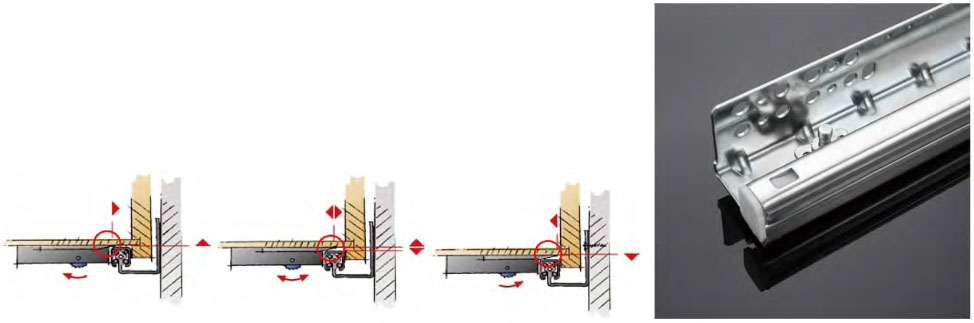

轉動連接件上的藍色小輪可使面板高度調節2毫米，并維持調后狀態。
整體結構精密，垂直和水平均可受力，承重30KG。
鋼珠分布精確，直線滑行，特具有自動除污功能。
一體化帶調節功能連接件、符合人體工程學設計。

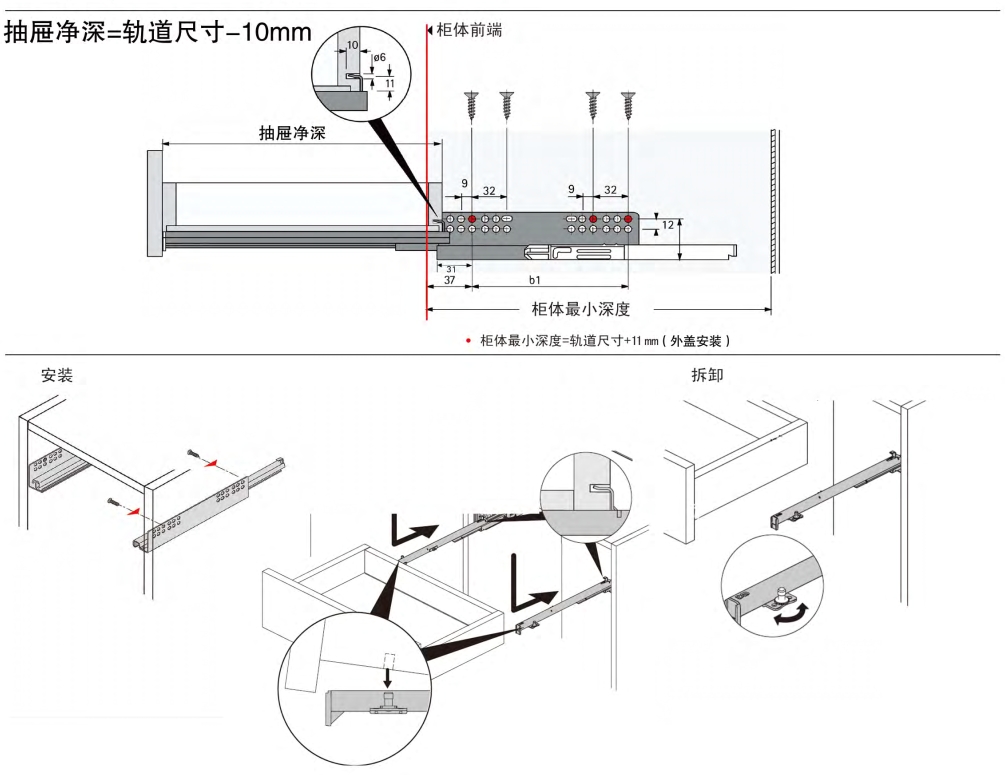

安裝前提:保證柜體水平，頂板與底板平行并與雙側板保持垂直。

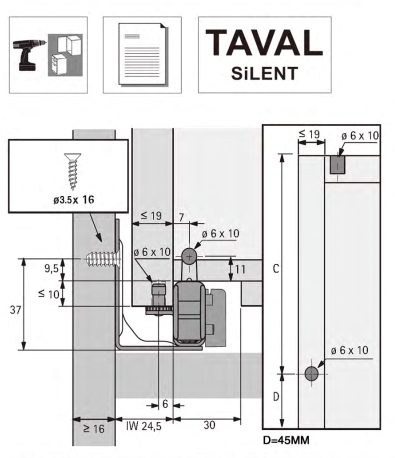

一.抽屜側板的適用厚度為12-19mm;
二.抽屜的內部寬度=柜內寬-49mm;
三.抽屜背板鉆孔中心距底板11mm，側板7mm處，Φ6X10mm圓孔，左右各一個;
四.在柜體內側板上找到距離底板50mm-60mm處畫一水平線，此為軌道的上排孔中心線;
五.用丁字尺找到橫線上前端37mm點，此為軌道上排第三個孔的中心，擰螺絲;
六.依此類推，第二副軌道與第一副軌道的孔位距離=面板高度+面板縫隙(約2mm)。
